足場・仮設資材紹介

クサビ緊結式足場

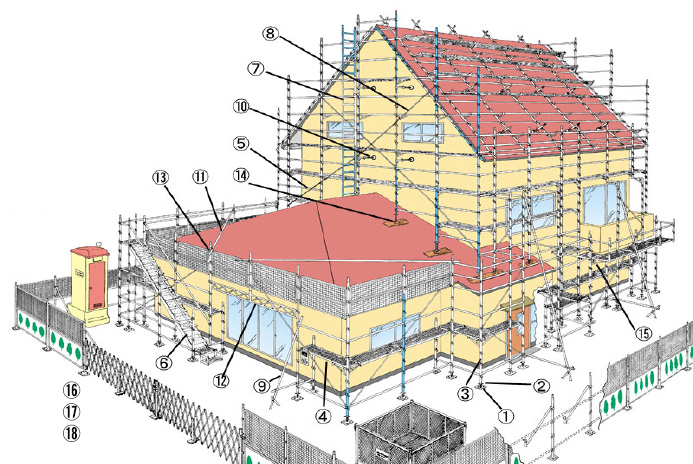

No.施工部材詳細
1アンダーベース詳しく見る
2ジャッキベース詳しく見る
3支柱詳しく見る
4踏坂詳しく見る
5手摺詳しく見る
6階段詳しく見る
7梯子詳しく見る
8筋交詳しく見る
9控え材詳しく見る
10壁あてジャッキ詳しく見る
11火打材詳しく見る
12トラス詳しく見る
13クランプ詳しく見る
14下屋用アンダーベース詳しく見る
15張出しブラケット詳しく見る
16ゲート詳しく見る
17柵詳しく見る
18安全鋼板詳しく見る
No.1品名アンダーベース
ジャッキベースの下に敷きます。敷角やベース等とも呼ばれていています。施工する際には下地を整地します。アンダーベースは足場に加わる荷重を受け止め集中荷重による足場の沈下を防止します。 　　AタイプとBタイプでサイズが違います。
No.2品名ジャッキベース
ジャッキベースは高さ50cm以下で使用する。建地に９cm以上、挿入するようにする。ジャッキベースは建地の高さを調整し。足場全体を水平に調整することができます。Aタイプは140角、Bタイプは120角を使用する。
No.3品名支柱
軒上75cm以上90cm程度となるように、高くする。ポケットの向きを一定にすること。右の写真の支柱と支柱をつないでいるのは、根がらみです。
No.4品名踏板
作業床や足場板などとも呼ばれている。外壁からの離れを30cm以内になるように施工をする。30cm以上になるようであれば、墜落防止控置をする。
No.5品名手摺
踏板より75cm以上の高さにすること。欠落のないように連続していること。踏板より90cm以上の場合は、中桟を設けること。
No.6品名階段
屋根上まで昇降可能にする。幅30ｃｍ以上、け上げ25cm程度の等間隔にする75cm以上の高さの場合は手摺を最上部はストッパーまたは、踊り場を設けるようにします。
No.7品名梯子
幅30cm以上、踏みさん30cm程度の等間隔通路に支障の出ない位置へ設置する。
No.8品名大筋交
足場脚部より建地最上部まで設置します。足場場面に１カ所以上設置する。各構面ごとに、交互に向きを変えて施工する。４５度前後になるように施工します。大筋交
No.9品名控え材
5.5m以内に施工します。建地材に緊結すること。控え材の脚部には鋼製杭を設けて緊結します。水平材を設置します。控え材
No.10品名壁あてジャッキ
控え材が取れない現場（狭小地）では、控え材に変えて壁あてジャッキを施工します。上棟前の足場設置時は設置可能箇所（基礎内部でもよい）に必ず控えを取り補強すること。壁あてジャッキ
No.11品名火打材
足場を構成するコーナー最上部に設置すること。コーナー部より1.8m以上離れた左右均等の建地に緊結すること。火打材
No.12品名トラス
梁わくと呼ばれることも多い。正規の構造強度を有した部材を使用する。踏板が中断した場合はストッパーを設置する。トラス
No.13品名クランプ
直交クランプや自在クランプ、３連クランプ、大筋交クランプ等が使用されることが多い。仮設工業会認定品を使用すること。クランプ
No.14品名下屋用アンダーベース
自在ジャッキベースを使用する。敷板は2枚以上の瓦にまたぐように施工します。下屋用アンダーベース
No.15品名張出しブラケット
踏板が外出しとなる場合は張出しブラケットを使用し、手摺支柱・手摺を施工する。確実に作業床が連続するように踏板を施工すること。張出しブラケット
No.16品名ゲート
No.17品名柵
No.18品名安全鋼板
